深度解析华硕贝壳机的三大谜题

在《微型计算机》6月下刊中，我们曾经对华硕新一代EeePC——Shell贝壳机进行了全国抢先详细测试，在当时的评测结束之后，评测工程师一致认为它是目前优秀的超便携电脑之一。

在这篇评测报告与读者见面之后，贝壳机即刻引起了许多消费者的兴趣，在超便携电脑同质化与公模化日趋严重的今天，EeePC的这种自我创新与突破显得难能可贵。不过，在肯定贝壳机的同时，我们在评测结束之后也遗留下了几个疑惑，而这些问题，也是消费者所关心并极为感兴趣的。

什么是贝壳机的设计源动力？

在保持纤细轻薄身材和整体外观和谐圆润的基础上，贝壳机是如何保证了全功能接口的？

作为目前市面上轻薄的10英寸超便携电脑，贝壳机精致外观内藏了什么玄机？

本期，我们特别邀请到了来自台湾省的贝壳机主设计师柯学田(Aken)先生，接下来，我们将和他一起去解剖贝壳机，解开遗留在贝壳机身上的三大谜题！

柯学田简介
英文名 Aken
1976年11月20日出生
1999年～2001年 台湾成功大学研究所工业设计所
2006年5月～2006年11月 台湾创意中心设计精英培训长班 哥本哈根/伦敦
2003年～2009年 华硕计算机工业设计中心 系统产品设计课长
至今参与了ASUS W3、EeePC全系列及Eee BOX等产品的设计，并多次荣获Germany IF
award、ermany Red dot award、Japan G-mark award等设计大奖。2008年获得华硕卓越管理奖。

源自自然的贝壳机

对于一款出色的产品而言，如我们之前曾报道过的MacBook Air、ThinkPad X300之类，其设计的源动力是什么，往往为诸多消费者所关心。只有了解了产品的设计理念，拿在手中的产品才会真正注入活力与生命，赋予它更多让你心动的理由。那么，贝壳机的设计灵感来自何方呢？

“其实EeePC从第一代700系列开始便采用了北欧的简约设计风格，创造出清秀佳人般的平易近人形象。经典的北欧设计名作如Anre Jocorson的天鹅椅、Poul hanningsen的松果灯以及Henning Koppel的怀孕鸭子等，皆从大自然中找寻灵感并融入日常生活用品中，第三代EeePC(即贝壳机)的设计也同样取材于大自然，与自然共舞激发灵感，找寻生活中、大自然中极具触感之物件。

我们发现海洋、珍珠、星海与贝壳的意境空间与我们想呈现的EeePC第三代产品“简约、自然、优雅”的特性相符，并颇有发挥空间，也符合我们对全新触感的定义，因此我们便从贝壳型态开始讨论，圆润弧面、优美曲线、整台外型干净得像贝壳般只有四个面，手能触及之处皆以高光泽呈现，完整地表达了贝壳的设计美学，也希望当使用者握持它的那一刹那，有自由舒服的感觉，好像平日所有的拘束都被消除。”

当被问及这个问题时，Aken的脸上充满了自信的微笑。以我们的观点来看，贝壳机很生活化，没有一般超便携电脑那种方正规矩的冰冷电脑的感觉，而与生活的融接比较到位。

无论是白色的贝壳珍珠、黑色的星空还是深海的红宝石与蓝宝石，贝壳机在外观上的突破创新的确容易“感化”那些拘束、严谨的办公一族，而贝壳机所倡导的“自由 被打开”的感觉在这种天然的海洋风风格之下凸显无疑。

全功能极致轻薄之谜

如果不把特立独行的VAIO P算作超便携电脑中的一员，贝壳机毫无疑问堪称到目前为止轻薄纤细的超便携电脑。如果你熟悉MacBook Air，相信贝壳机圆润统一的外观会让你感到有几分似曾相似的感觉。

从外观上看，看不到任何扩展接口，但是偏偏它又具备包含VGA和RJ-45在内的所有常用功能。贝壳机甚至在某种意义上超越了MacBook Air——轻薄却又不缺失必要的功能接口。

设计手稿

极致的轻薄与全功能，本是矛盾的对立面在贝壳机身上却被和谐了，为什么？不光是外形设计，贝壳机在设计的细节上同样显示出了深厚的技术底蕴。对此，设计师有何话说呢？

手稿

“值得一提的是，此次设计完全是先做ID设计(外观结构)。当贝壳机第一版原型机完成后就获得了公司的肯定，但随之而来的是机构、研发等各部门认为有太多技术困难短时间内可能无法解决，例如为了保持外观轻薄圆润利落，必须将所有I/O接口隐藏起来，只外露电源接头。项目团队以使用方便性、质量稳定性与价格合理性来挑选，经过长达几周的讨论和试验后才找到了解决方案。尤其是在I/O接口中尺寸大的RJ-45与VGA 这两个接口设计，更是突破了当前业内超轻薄机型设计中的大障碍，并成功申请了设计专利。”

虽然Aken的话多少包含了一些主观因素，不过站在非常客观的立场上去解析贝壳机，其在设计上所蕴藏的技术亮点也足以值得称道。透过这些技术细节，相信你可以更加清楚地了解贝壳机。

“分裂”的RJ-45接口

如果按照传统的思维，要做到RJ-45接口不缺失，接口本身的高度就对机子本身的超轻薄带来了挑战。贝壳机在此处巧妙地将其设计为三瓣开合式的结构，需要使用时，向右，再向下拨开挡板即可，而不使用时挡板自动闭合，可以完美地保持贝壳机圆润机身的统一性。

非常巧妙的三瓣分裂式RJ-45

虽然在使用时的操作显得有些复杂，但是却恰到好处地满足了贝壳机自身超轻薄的需要。华硕也为此专门申请了专利。

内藏的VGA

连电池都藏在机身里面了，VGA接口应该放在哪里？这是贝壳机在设计上遇到的大难题。

“有好几次设计团队都准备放弃这个接口了，大家都认为要保持这样的轻薄不可能再做到提供VGA接口。真的，我们差一点就放弃了，就差一点点。”Aken毫不掩饰研发过程中的“心酸历史”。

贝壳机的底部被开辟了一块空间出来用于内藏VGA转接头。不得不说这是一个非常巧妙的设计，不但很好地保证了贝壳机外观的统一性，而且完全不占据任何额外的空间。不过我们在评测中发现，转接头上的磁条如果能想出更好的固定方法，会更棒。

的确，按照一般的超便携电脑设计VGA接口多被设计在机身侧面靠近电池部位的厚处，或者是干脆就设计在机身背面。但是对于贝壳机的厚度来说，没有任何地方能够容纳下VGA接口而又不至于影响贝壳机的整体外观。于是，采用转接的方式实现VGA输出成了唯一的选择。

众所周知，超便携电脑底部空间相当大一部分是为主板准备的，而在VGA转接头挤占了本身就有限的空间之后，贝壳机也造就了另一个领域之——传统10英寸超便携电脑中小的主板！贝壳机的主板大约只比一张名片略大一点点，而根据我们的测试经验，目前主流10英寸超便携电脑的主板尺寸至少是贝壳机的2倍以上。

转接头做在哪里？虽然借鉴一些优秀产品的设计将VGA转接头放置在电源适配器上是个不错的主意，但是对于续航能力达6小时～7小时的贝壳机来说，成天带着电源适配器是否没有必要？于是，在机器上内藏VGA转接头成为了设计的终目标。

舒适的输入操作

对于超便携电脑来说，其使用舒适度一直是众多消费者所担心的地方，尤其是受限于体积之后的键盘使用舒适度。从我们对贝壳机的实际评测结果来看，虽然相比台式机的全尺寸键盘在手感和舒适度上都有所不如，但是贝壳机的输入感在我们测试过的所有超便携电脑中却是好的，甚至超过了前一代EeePC产品EeePC 1000HE。看似与其它产品并无差异的设计却能带来良好的使用感受，贝壳机在键盘和触摸板的设计上有何故事？

“在输入感方面，我们为贝壳机重新设计了键盘，让键帽面积能够达到92%标准尺寸并加强了输入的回馈感，希望让使用者在使用EeePC与传统电脑键盘之间的手感并无落差，而且新增了触控板锁定快捷键，避免误触的可能。”对于在访谈中多次表示要将贝壳机做成完美产品的Aken来说，在输入设备部分的设计上也同样近乎吹毛求疵地追求佳效果。“为了让使用者在打字过程中更加舒适，经过反复测试，确定掌托区域(宽度)必须要大于50mm才可以得到很好的支撑。我们在不改变贝壳机整体尺寸的情况下将键盘尽可能上移，让掌托区域(宽度)达到57.5mm，为10英寸产品之。”

贝壳机拆解分析——形外神内的双修功夫

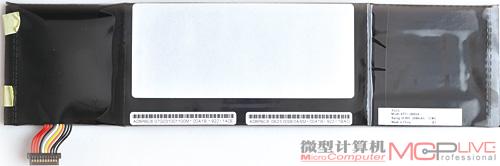

锂聚合物电池，长效且轻薄

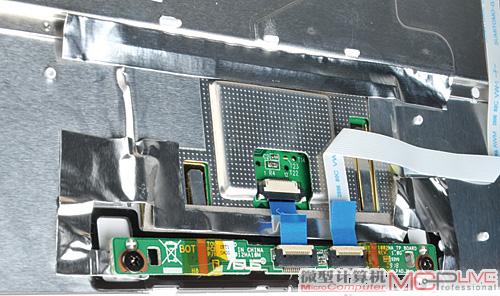

触摸板电路，贝壳机颗粒状的触摸板使用起来十分舒服，操作十分方便

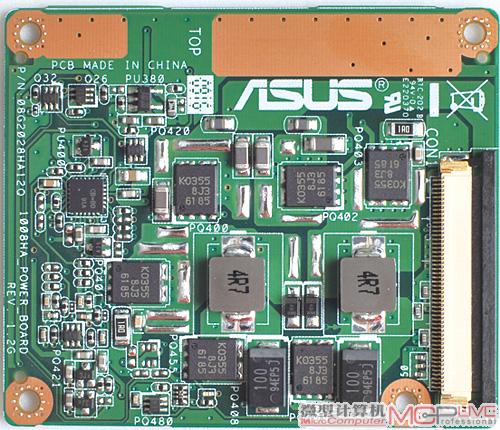

Power Board，无论是用料还是做工都十分用心

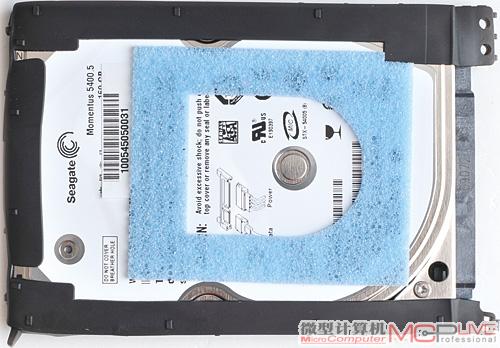

贝壳机的硬盘，两侧都有极佳的防震装置，贴心实用

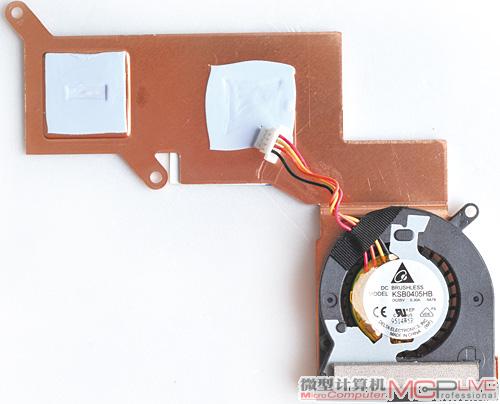

芯片组与处理器的散热装置，大量铜的使用保证了强劲的散热性能

目前10英寸超便携电脑中小的主板，或许只有华硕
这样具有丰富主板制造经验和技术沉淀的厂商才可为之

都说“台上一分钟，台下十年功”，如果不去深究的话，也许对消费者来说，贝壳机也不过仅仅是外观优雅且酷炫实用的优秀超便携电脑产品而已。但是在其背后所蕴藏的技术细节却值得大家仔细品味，并对其好好研究一番。看到这里，相信文章开篇所提出的三个关于贝壳机的疑问都已经得到了解答。

在我们看来，克服一个个难题保证贝壳机特色不流失所表现出的正是一种不妥协的理念。而这样的设计思想在“世界大同”思潮盛行的超便携电脑领域显得尤其可贵。正如我们前文所说，要真正了解一款产品，就要去了解产品背后的技术与故事，唯有如此，你才能掌握到产品的“神”，而不仅仅是流于“形”的表面。今后，我们将会为大家奉献更多类似的深度解析文章，希望藉此帮助大家在选择笔记本电脑时做到“形神兼备”。

关于对贝壳机的深度解剖今天就到此为止了，如果你仍然觉得意犹未尽的话，不妨给我们来信说出你还想了解的地方。当然，绝不仅限于贝壳机，如果您觉得近期市场上有哪些优秀的热点机型想要彻底了解，不妨来信告之(E-mail：xias@cniti.cn)，我们筛选后将予以详细的解析。
