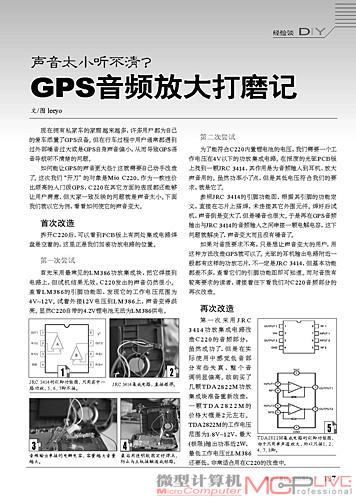

声音太小听不清？GPS音频放大打磨记

现在拥有私家车的家庭越来越多，许多用户都为自己的爱车添置了GPS设备。但在行车过程中用户通常都遇到过外部噪音过大或是GPS自身声音偏小，从而导致GPS语音导航听不清楚的问题。

如何能让GPS的声音更大些？这就需要自己动手改造了。这次我们“开刀”的对象是Mio C220，作为一款性价比颇高的入门级GPS，C220在其它方面的表现都还能够让用户满意，但大家一致反映的问题就是声音太小。下面我们就以它为例，看看如何使它的声音变大。

首次改造

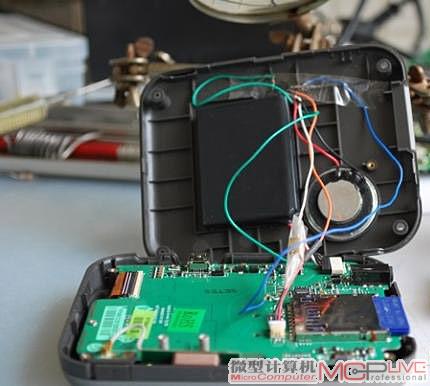

拆开C220后，可以看到PCB板上有两处集成电路焊盘是空着的，这里正是我们加装功放电路的位置。

第一次尝试

首先采用常见的LM386功放集成块，把它焊接到电路上，但试机结果无效，C220发出的声音仍然很小。查看LM386的引脚功能图，发现它的工作电压范围为4V~12V。试着外接12V电压到
LM386上，声音变得洪亮。显然C220自带的4.2V锂电池无法为LM386供电。

第二次尝试

为了能符合C220内置锂电池的电压，我们需要一个工作电压在4V以下的功放集成电路。在报废的光驱PCB板上找到一颗JRC 3414，其作用是为音频输入到耳机，放大声音用的。虽然功率小了点，但是其低电压符合我们的要求，就是它了。

JRC 3414的引脚功能图，只用其中一路功放，5、6、7脚不接

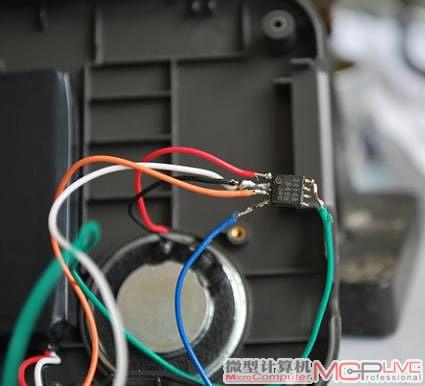

JRC 3414集成电路，直接搭焊

参照JRC 3414的引脚功能图，根据其引脚的功能定义，直接在芯片上搭焊，未连接其它外围元件。焊好后试机，声音倒是变大了，但是噪音也很大。于是再在GPS音频输出与JRC 3414的音频输入之间串接一颗电解电容，这下问题就解决了，声音变大而且没有噪音了。

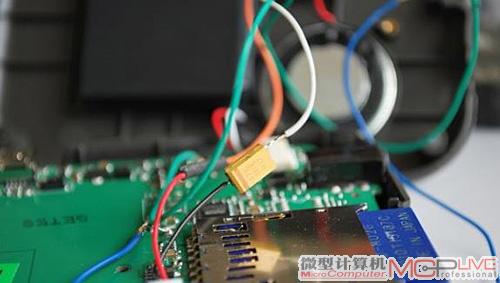

音频输出串接的电解电容，容量越大音量越大

后用透明胶固定好焊点，防止与主板接触造成短路

如果对音质要求不高，只是想让声音变大的用户，用这种方法改造GPS就可以了。光驱的耳机输出电路附近一般都有这样的功放芯片，不一定是JRC 3414，但基本功能都差不多，查看它们的引脚功能图即可知道。而对音质有较高要求的读者，请接着往下看我们对C220音频部分的再次改造。

再次改造

第一次采用JRC 3414功放集成电路改造C220的音频部分，虽然成功了，但是在实际使用中感觉低音部分有些失真，整个音调明显偏高。故购买了几颗TDA2822M功放集成块准备重新改造，一颗TDA2822M的价格大概是2元左右。

TDA2822M的工作电压范围为1.8V~12V，大(极限)输出功率近2W，低工作电压比LM386还要低，非常适合用在C220的改造中。

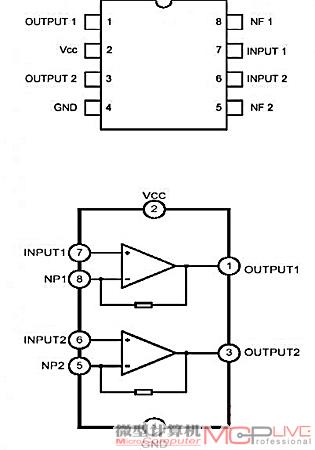

TDA2822M集成电路的引脚功能图，由于只用单声道放大，所以只接1、2、4、7、8脚

由于C220只有一个喇叭，所以先用单声道输出BTL模式，声音倒是很洪亮，但集成电路表面发烫严重，输出噪声较大。在解决噪声的过程中，还把集成电路的3脚给击穿了(2、3脚之间短路)。于是改用双声道立体声输出，只是仅用它的其中一组功放而已(按照TDA2822M的引脚功能图制作，图5)。

接线示意图

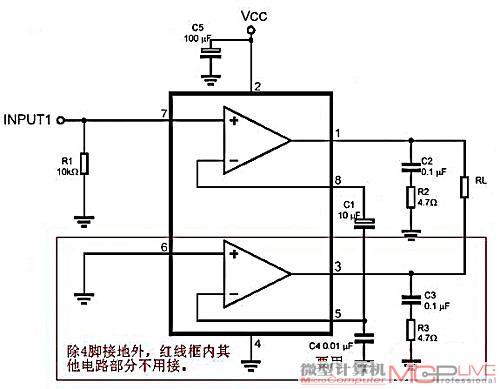

电路图见图6，采用搭焊的方法。电路板上大的元件有TDA2822M和电解电容，其它的电阻、电容都是通过拆卸报废电脑主板上的元件所得，节省成本。后搭好的电路恰好能够装在GPS显示屏附近的间隙里。

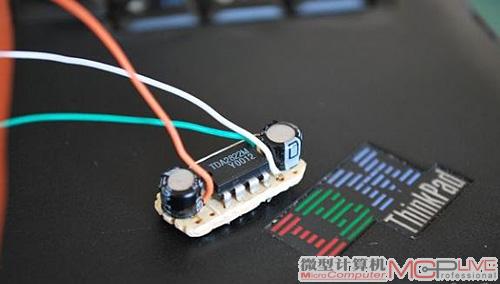

加装电路的正面，只有3个大体积元件：TDA2822M和两个电解电容

改造好后出现了一个比较奇怪的问题，在使用立体声模式放大时，出现了较大的噪音。后逐个元件换试，居然在拆掉电源滤波电容之后(图6中的C3)，噪声立刻消失。这是比较有违常理的，因为一般都是为稳定电源输出和抑制噪声才加用大容量电解电容，而我们搭的电路却要拆掉电源滤波电容才能去除噪声。

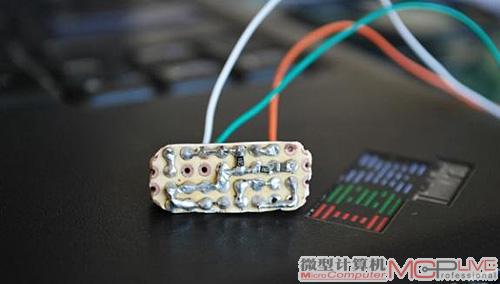

加装电路的背面，使用了两颗电阻和一颗帖片电容

不过这样也好，既达到了抑噪的目的，又减少了一颗电解电容所占的空间。如果读者在进行改造时遇到这样的问题不妨试一下。而后得到的效果是C220输出的声音不但洪亮，低音部分表现充分，而且噪音也得到抑制。
